測量投影儀

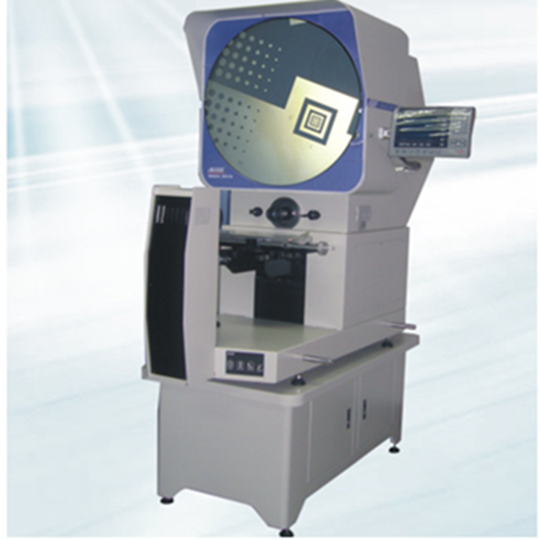

臥式投影儀 HB24大屏幕600mm
產品簡介
規格型號：HB24大屏幕600mm臥式投影儀 產品用途及特點 HB24大屏幕臥式投影儀是光、機、電一體化的精密高效測量儀器。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計
訂購熱線：
產品介紹
規格型號：HB24大屏幕600mm臥式投影儀
產品用途及特點
HB24大屏幕臥式投影儀是光、機、電一體化的精密高效測量儀器。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
本產品光學系統質量優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（4+L/25）µM；配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可以為倒像。此投影儀Z軸升降采用導軌的傳送方法，提高了機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。
儀器可測量的部分工件
關鍵技術
測量投影儀是將被測工件置于工作臺上，在透射或反射照明下，在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（3+L/200）μm,L為被測長度(單位:mm);儀器配有專用微型打印機和腳踏開關,數據輸出和采樣十分方便。它由物鏡成放大實像 (反像),并經光鏡反射于投影屏的磨沙面上，成像出一個與工件完全一樣的影像。
儀器優點
本公司所生產之測量投影儀與同類產品相比，具有以下之特點：
1、 本儀器能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
2、 使用范圍更為廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。
3、 儀器測量精度：（3+L/200）μm
4、 X，Y坐標數顯分辨率：0.0005mm
1、 數據處理系統：DP300 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測RS-232數據輸出，可顯示出測量圖形。

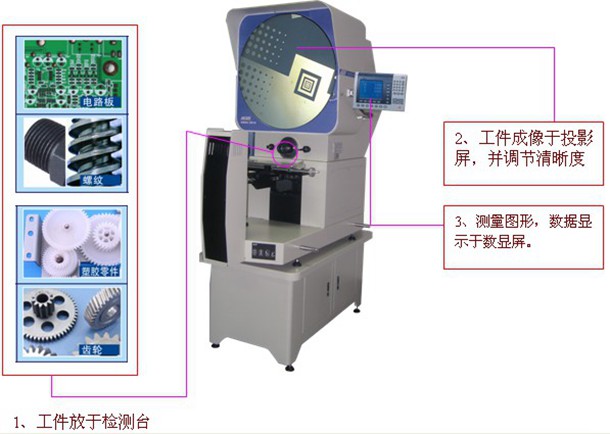

操作步驟
產品規格及基本參數
名 稱 數 據
金屬臺面尺寸(MM) 455×126
X坐標行程:(MM) 300
Y坐標行程：(MM) 125(調焦)
Z坐標行程:(MM) 150
擺動范圍 ±15°
儀器測量精密度： ≤（4+L/25）
X、Y坐標數顯分辨率： 0.0005MM
儀器配件
A、投影屏
1、投影屏尺寸(MM)Φ615，采用日本光刻技術，刻有米字線。
2、投影屏旋轉范圍：0-360º
3、旋轉角度數顯分辨率：1′或0.01º，采用日本旋轉編碼器。
B、物鏡
放大倍數
10X（必備）
20X(選)
50X（選）
100X（選）
物方線視場（MM）
Φ60
Φ30
Φ12
Φ6
物方工作距（MM）
180
120
80
62
C、數距處理系統
DP-300多功能數據處理系統，采用日本材料，全中文顯示，可做多點采樣、坐標旋轉、點、線、圓、距離、角度檢測RS-232數據輸出。
D、儀器照明:
透射照明采用德國歐司朗進口光源24V，150W，反射照明為21V/150W鹵素?zé)簦◣д彰鞴饩€）。
E、冷卻方式:
強制風冷（3軸流風扇）
F、儀器電源：
110V/220V（AC）50/60HZ，總功率400W
G、儀器尺寸：
長*寬*高（MM）：1611X761X1409
H、X,Y工作臺：
采用球墨鑄鐵鑄造、精密加工而成，采用特殊定型穩定化處理，大大提高測量精度與穩
定性。
I、傳動方式：
采用日本無牙光桿傳動。
